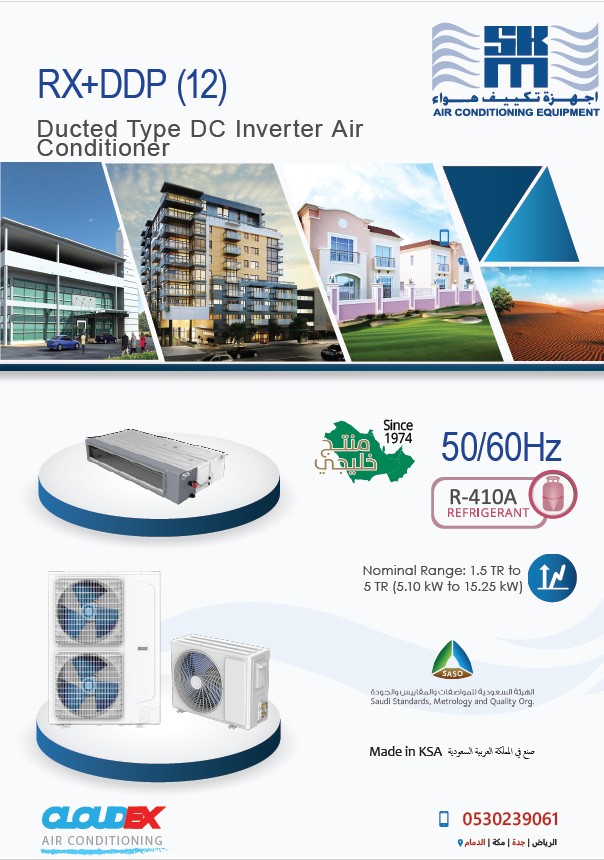

مكيفات SKM مخفي Ducted Inverter
مكيفات SKM المخفية بنظام Ducted Split DC Inverter تجمع بين الوحدة الخارجية RX والوحدة الداخلية المخفية DDP، ومصممة للمنازل والفلل والمكاتب والمحلات والمنشآت التجارية. تتوفر بسعات اسمية من 1.5 طن إلى 5 طن، وتعمل بغاز التبريد R-410A، مع تصميم مناسب للأجواء الحارة وتشغيل في وضع التبريد حتى درجة حرارة خارجية تصل إلى 55°م.
تتوفر مكيفات SKM المخفية للتوريد والمشاريع في الرياض، جدة، مكة، المدينة المنورة، الدمام، الأحساء وحفر الباطن، مع اختيار السعة والموديل وفق مساحة الموقع والحمل الحراري ومتطلبات الدكت والكهرباء.
مميزات مكيفات SKM المخفية
صُممت مكيفات SKM المخفية RX+DDP للعمل في بيئة الخليج ودرجات الحرارة المرتفعة، مع تقنية DC Inverter التي تتحكم في أداء الضاغط والمراوح بحسب الحمل الفعلي، ما يرفع كفاءة التشغيل ويقلل استهلاك الطاقة مقارنة بأنظمة التشغيل والإيقاف التقليدية. ووفق بيانات SKM، يمكن أن تحقق تقنية الإنفرتر توفيرًا يقارب 30% مقارنة بوحدات ON/OFF في ظروف التشغيل المناسبة.
- تشغيل حتى 55°م: مصممة للعمل في وضع التبريد عند درجات حرارة خارجية تصل إلى 55 درجة مئوية، بما يناسب أجواء المملكة والخليج.
- DC Inverter: تحكم متغير في قدرة الضاغط بدل التشغيل والفصل المستمر، لتحسين استقرار درجة الحرارة وكفاءة استهلاك الطاقة.
- مقاومة أفضل للرمال والغبار: تصميم صندوق الـPCB يقلل دخول الرمال إلى المكونات الإلكترونية، وهي ميزة مهمة في البيئات الصحراوية.
- تبريد لوحة التحكم بالفريون: في بعض الموديلات الكبيرة 36 و48 و60 ألف BTU، يستخدم تصميم يساعد على خفض حرارة صندوق الـPCB وتحسين استقرار المكونات الإلكترونية.
- تمديدات نحاس طويلة: يمكن أن تصل أطوال مواسير الفريون إلى 50 مترًا حسب الموديل، ما يمنح مرونة أكبر في مواقع تركيب الوحدات الخارجية.
- أنظمة حماية متعددة: حماية إلكترونية للنظام والـPCB توقف الوحدة عند اكتشاف حالات تشغيل غير طبيعية لحماية المكونات.
- مرونة في تركيب الدكت والصيانة: تصميم الوحدة الداخلية يتيح خيارات للهواء الراجع والتصريف، مع إمكانية الصيانة دون الحاجة إلى تفكيك شبكة الدكت بالكامل.
- خيارات تحكم وتجهيزات إضافية: تشمل Fresh Air Intake وGolden Fins والتحكم المركزي وWi-Fi ومضخة تصريف بحسب التجهيز والموديل.
- صناعة سعودية: سلسلة SKM المخفية المذكورة في الكتالوج مصنوعة في المملكة العربية السعودية.
سعات وموديلات مكيفات SKM المخفية
تتوفر سلسلة SKM RX+DDP المخفية DC Inverter بست سعات اسمية تبدأ من 1.5 طن وتصل إلى 5 طن. وتختلف القدرة الفعلية قليلًا عن السعة الاسمية بحسب ظروف الاختبار والتشغيل، لذلك يوضح الجدول أدناه السعة الاسمية مع قدرة التبريد الفعلية وفق بيانات SKM.
| السعة الاسمية | الوحدة الخارجية | الوحدة الداخلية | التبريد الفعلي | تدفق الهواء High | EER عند T1 |
|---|---|---|---|---|---|
| 1.5 طن | RX18PSHH12 | FCUDDP183PH12 | 17,400 BTU/h | 665 CFM | 12.20 |
| 2 طن | RX24PSHH12 | FCUDDP243PH12 | 23,100 BTU/h | 882 CFM | 12.20 |
| 2.5 طن | RX30PSHH12 | FCUDDP303PH12 | 29,000 BTU/h | 1,089 CFM | 11.87 |
| 3 طن | RX36PSHH12 | FCUDDP363PH12 | 32,000 BTU/h | 1,235 CFM | 12.15 |
| 4 طن | RX48PSHH12 | FCUDDP483PH12 | 45,000 BTU/h | 1,647 CFM | 12.15 |
| 5 طن | RX60PSHH12 | FCUDDP603PH12 | 52,000 BTU/h | 1,824 CFM | 12.15 |
كيف أختار سعة مكيف SKM المخفي؟
اختيار السعة لا يعتمد على مساحة الغرفة وحدها، بل على الحمل الحراري، مساحة الزجاج، ارتفاع السقف، اتجاه المبنى، جودة العزل، عدد الأشخاص، الأجهزة الكهربائية وطبيعة الاستخدام. لذلك قد تحتاج مساحتان متساويتان إلى سعتين مختلفتين، خصوصًا في الفلل والمكاتب والمنشآت ذات الواجهات الزجاجية. ويُفضّل تحديد السعة النهائية بعد حساب الحمل الحراري للموقع.
المواصفات الفنية لمكيفات SKM المخفية
تعتمد سلسلة SKM RX+DDP المخفية على نظام Ducted Split DC Inverter، وتتكون من وحدة تكثيف خارجية RX ووحدة داخلية مخفية DDP. وتختلف بعض التفاصيل الفنية مثل ضغط الهواء ومقاسات النحاس وأطوال التمديد حسب السعة والموديل، لذلك يجب الرجوع إلى بيانات كل موديل عند التصميم والتنفيذ. السلسلة تعمل بغاز R-410A، وبجهد 220–240 فولت، فاز واحد، 50/60Hz، ومصممة للعمل في التبريد حتى 55°م.
| المواصفة | بيانات SKM RX+DDP |
|---|---|
| نوع النظام | Ducted Split DC Inverter – مخفي دكت |
| الوحدة الخارجية | RX – Side Discharge Air Cooled Condensing Unit |
| الوحدة الداخلية | DDP – Ceiling Suspended Concealed Fan Coil Unit |
| السعات | 1.5 إلى 5 طن |
| غاز التبريد | R-410A |
| الكهرباء | 220–240V / 1Ph / 50–60Hz |
| درجة حرارة التشغيل – تبريد | من 17°م إلى 55°م |
| درجة حرارة التشغيل – تدفئة | من -5°م إلى 24°م |
| تدفق الهواء الداخلي | من نحو 665 إلى 1,824 CFM على السرعة العالية حسب السعة |
| الضغط الاستاتيكي ESP | يصل إلى 160 Pa حسب موديل الوحدة الداخلية وإعداد المروحة |
| مستوى صوت الوحدة الداخلية | يبدأ من نحو 38 dB(A) ويختلف حسب السعة وسرعة المروحة |
| مواسير السائل Liquid | من 1/4 إلى 3/8 بوصة حسب الموديل |
| مواسير الغاز Suction/Gas | من 1/2 إلى 3/4 بوصة حسب الموديل |
| أقصى طول لأنابيب الفريون | 30 مترًا في بعض السعات، وحتى 50 مترًا في السعات الأكبر |
| أقصى فرق ارتفاع | حتى 15 مترًا في بعض السعات، وحتى 30 مترًا في السعات الأكبر |
| التحكم | Wired Controller – موديل XK05 |
| المعايير | مصممة وفق متطلبات GCC ومعايير منها ISO 13253 وSASO |
| بلد التصنيع | المملكة العربية السعودية |
ماذا تعني هذه المواصفات عمليًا؟
تعني هذه المواصفات أن مكيفات SKM المخفية RX+DDP مصممة للعمل في الأجواء الحارة، مع قدرة على التعامل مع شبكات دكت تختلف أطوالها وضغوطها حسب السعة والتصميم. كما أن اختلاف تدفق الهواء والضغط الاستاتيكي وأقطار مواسير الفريون بين الموديلات يجعل اختيار السعة وتصميم الدكت جزءًا أساسيًا من كفاءة النظام، وليس مجرد اختيار عدد الأطنان. بيانات SKM توضح أن بعض الوحدات الداخلية تصل إلى ضغط استاتيكي خارجي حتى 160 Pa، مع اختلاف تدفق الهواء حسب السعة.
هل مكيف SKM المخفي مناسب للدكت الطويل؟
نعم، يمكن استخدام وحدات SKM المخفية مع شبكات دكت مختلفة، لكن العامل الحاسم ليس طول الدكت وحده، بل مجموع فقد الضغط في الدكت والقريلات والأكواع والفلاتر مقارنة بالضغط الاستاتيكي المتاح من الوحدة الداخلية. لذلك يجب تصميم مقاسات الدكت وحساب الـESP وفق السعة وتدفق الهواء المطلوب، خصوصًا في المشاريع الكبيرة.
الكهرباء والأمبير والقواطع لمكيفات SKM المخفية
تعمل سلسلة SKM RX+DDP المخفية على كهرباء 220–240 فولت، فاز واحد، 50/60Hz. وتحدد SKM مقاس القاطع والكابل بحسب أقصى حمل كهربائي للوحدة، لذلك يجب عدم اختيار القاطع اعتمادًا على أمبير التشغيل العادي فقط. كما يجب مراجعة طول الكابل ودرجة الحرارة وطريقة التمديد وظروف الموقع قبل التنفيذ النهائي.
| السعة | الوحدة الخارجية | أمبير الضاغط RLA | أمبير الإقلاع LRA | قاطع الوحدة الخارجية | أقل مقاس كابل خارجي |
|---|---|---|---|---|---|
| 1.5 طن | RX18PSHH12 | 3.75 A | 25 A | 30 A | 3×2.5 مم² |
| 2 طن | RX24PSHH12 | 9.4 A | 43 A | 30 A | 3×2.5 مم² |
| 2.5 طن | RX30PSHH12 | 9.4 A | 43 A | 30 A | 3×2.5 مم² |
| 3 طن | RX36PSHH12 | 9.4 A | 43 A | 30 A للوحدة الخارجية + 5 A للوحدة الداخلية | 3×4 مم² |
| 4 طن | RX48PSHH12 | 15.8 A | 54.01 A | 30 A للوحدة الخارجية + 5 A للوحدة الداخلية | 3×6 مم² |
| 5 طن | RX60PSHH12 | 15.8 A | 54.01 A | 30 A للوحدة الخارجية + 5 A للوحدة الداخلية | 3×6 مم² |
هل أمبير التشغيل هو نفسه مقاس القاطع؟
لا. أمبير التشغيل الفعلي للضاغط RLA يختلف عن تيار الإقلاع LRA وعن قيمة القاطع المطلوبة. فمثلًا موديل SKM سعة 5 طن يظهر له RLA للضاغط 15.8 أمبير، بينما توصي بيانات المصنع بتغذية وقاطع مصممين لاستيعاب ظروف التشغيل والإقلاع والحماية، وليس باختيار قاطع قريب من 15.8 أمبير فقط.
ملاحظة كهربائية: القيم الواردة هي بيانات المصنع المرجعية. يجب على الكهربائي أو مهندس المشروع التحقق من طول الكابل، هبوط الجهد، درجة الحرارة، طريقة التمديد، والحماية وفق متطلبات الموقع والكود المعمول به قبل التنفيذ.
مقاسات النحاس وطول تمديدات الفريون لمكيفات SKM المخفية
ختلف مقاس أنابيب النحاس في مكيفات SKM المخفية RX+DDP حسب السعة، كما يختلف الحد الأقصى لطول التمديد وفرق الارتفاع بين الوحدة الداخلية والخارجية. والالتزام بالمقاسات المعتمدة مهم للمحافظة على تدفق الفريون وعودة الزيت إلى الضاغط وتقليل هبوط الضغط وحماية الكمبروسير. وهذا هو السبب الذي يؤكد عليه كتالوج SKM عند تصميم خطوط السائل والغاز.
| السعة | الوحدة الخارجية | خط السائل Liquid | خط الغاز Gas/Suction | أقصى طول تمديد |
|---|---|---|---|---|
| 1.5 طن | RX18PSHH12 | 1/4″ – 6.35 مم | 1/2″ – 12.7 مم | 30 م |
| 2 طن | RX24PSHH12 | 3/8″ – 9.52 مم | 5/8″ – 15.88 مم | 30 م |
| 2.5 طن | RX30PSHH12 | 3/8″ – 9.52 مم | 5/8″ – 15.88 مم | 30 م |
| 3 طن | RX36PSHH12 | 3/8″ – 9.52 مم | 5/8″ – 15.88 مم | 50 م |
| 4 طن | RX48PSHH12 | 3/8″ – 9.52 مم | 3/4″ – 19.05 مم | 50 م |
| 5 طن | RX60PSHH12 | 3/8″ – 9.52 مم | 3/4″ – 19.05 مم | 50 م |
مقاسات خطوط الفريون موضحة في جدول المواصفات الخارجي الرسمي للسلسلة RX+DDP؛ 1.5 طن يستخدم 1/4 و1/2 بوصة، و2 إلى 3 طن تنتقل خطوط الغاز فيها إلى 5/8 بوصة، بينما تستخدم 4 و5 طن خط غاز 3/4 بوصة. كما ترتفع أطوال التمديد المسموحة من 30 إلى 50 مترًا في السعات الأكبر.
فرق الارتفاع بين الوحدة الداخلية والخارجية
وفق جدول Recommended Suction and Liquid Line Length، يبلغ الحد الأقصى لفرق الارتفاع 15 مترًا لموديلات RX18 وRX24 وRX30، ويرتفع إلى 30 مترًا لموديلات RX36 وRX48 وRX60. ويمكن أن تكون الوحدة الداخلية أعلى أو أسفل الوحدة الخارجية ضمن الحدود المعتمدة.
ملاحظة فنية مهمة: يوجد اختلاف داخل الكتالوج نفسه في موديل RX30؛ صفحة المواصفات العامة تعرض فرق ارتفاع 20 مترًا، بينما جدول SKM المخصص لأطوال خطوط السحب والسائل يحدد 15 مترًا. لذلك الأفضل في الصفحة اعتماد 15 مترًا كقيمة محافظة، وأي مشروع يتطلب ارتفاعًا أكبر يُراجع على Submittal فني معتمد من SKM قبل التنفيذ.
هل يمكن زيادة طول مواسير النحاس عن المسافة القياسية؟
يمكن زيادة طول تمديدات الفريون ضمن الحدود التي تحددها SKM لكل موديل، لكن زيادة المسافة قد تتطلب حساب كمية شحنة الفريون الإضافية، ومراعاة فرق الارتفاع وعودة الزيت وهبوط الضغط. لذلك لا ينبغي زيادة طول المواسير أو تغيير أقطار النحاس بالاجتهاد؛ لأن المقاس الصحيح جزء من تصميم دورة التبريد نفسها وليس مجرد وصلة بين الوحدتين.
أبعاد الوحدات الداخلية لمكيفات SKM المخفية ومتطلبات السقف
تختلف أبعاد الوحدة الداخلية DDP حسب سعة المكيف. وتُعد معرفة الارتفاع والعرض والعمق قبل تنفيذ السقف المستعار والدكت أمرًا مهمًا، لأن المساحة المطلوبة لا تقتصر على جسم الوحدة فقط، بل تشمل التعليق والعزل وتصريف مياه التكثيف وتوصيلات الدكت والنحاس وإمكانية الوصول للصيانة.
| السعة | موديل الوحدة الداخلية | العرض W | العمق D | الارتفاع H |
|---|---|---|---|---|
| 1.5 طن | FCUDDP183PH12 | 1000 مم | 700 مم | 245 مم |
| 2 طن | FCUDDP243PH12 | 1000 مم | 700 مم | 245 مم |
| 2.5 طن | FCUDDP303PH12 | 1400 مم | 700 مم | 245 مم |
| 3 طن | FCUDDP363PH12 | 1250 مم | 735 مم | 320 مم |
| 4 طن | FCUDDP483PH12 | 1400 مم | 820 مم | 380 مم |
| 5 طن | FCUDDP603PH12 | 1400 مم | 820 مم | 380 مم |
كم يحتاج مكيف SKM المخفي من ارتفاع فوق السقف المستعار؟
ارتفاع الوحدة نفسها يبدأ من 245 مم في السعات الصغيرة، ويصل إلى 380 مم في سعات 4 و5 طن. لكن لا يجوز اعتماد ارتفاع جسم الوحدة وحده كفراغ مطلوب للسقف؛ إذ يجب توفير مساحة إضافية للتعليق، وميل وتصريف مياه التكثيف، وعزل الدكت، وأنابيب الفريون، والتوصيلات الكهربائية، وفتحة صيانة تسمح بالوصول إلى الفلاتر والمروحة والمكونات الداخلية.
هل يمكن تركيب مكيف SKM المخفي في سقف منخفض؟
يمكن ذلك في بعض الحالات، خصوصًا مع وحدات 1.5 و2 و2.5 طن التي يبلغ ارتفاع جسمها 245 مم، لكن القرار يعتمد على الفراغ الصافي المتاح فوق السقف بعد احتساب الدكت والعزل والتصريف والصيانة. لذلك يجب قياس الفراغ الفعلي ومراجعة المخطط التنفيذي قبل اختيار الموديل.
مقاسات الدكت وتدفق الهواء لمكيفات SKM المخفية
لا تحدد SKM مقاس دكت واحدًا ثابتًا لكل سعة؛ لأن مقاس الدكت يعتمد على كمية الهواء CFM، والضغط الاستاتيكي ESP، وطول المسار، وعدد الأكواع والتفرعات والفلاتر والقريلات. لذلك تبدأ هندسة الدكت من تدفق الهواء الذي توفره الوحدة الداخلية، ثم يُحسب مقاس مجرى الهواء بما يحافظ على سرعة وضغط مناسبين حتى آخر مخرج هواء.
| السعة | موديل الوحدة الداخلية | High | Medium | Low | ESP القياسي | نطاق ESP |
|---|---|---|---|---|---|---|
| 1.5 طن | FCUDDP183PH12 | 665 CFM | 535 CFM | 459 CFM | 25 Pa | 0–80 Pa |
| 2 طن | FCUDDP243PH12 | 882 CFM | 794 CFM | 706 CFM | 25 Pa | 0–80 Pa |
| 2.5 طن | FCUDDP303PH12 | 1,089 CFM | 941 CFM | 812 CFM | 37 Pa | 0–160 Pa |
| 3 طن | FCUDDP363PH12 | 1,235 CFM | 1,117 CFM | 941 CFM | 37 Pa | 0–160 Pa |
| 4 طن | FCUDDP483PH12 | 1,647 CFM | 1,471 CFM | 1,235 CFM | 50 Pa | 0–160 Pa |
| 5 طن | FCUDDP603PH12 | 1,824 CFM | 1,647 CFM | 1,471 CFM | 50 Pa | 0–160 Pa |
ما مقاس الدكت المناسب لمكيف SKM المخفي؟
لا يصح اختيار مقاس الدكت اعتمادًا على عدد الأطنان وحده. فمثلًا مكيف SKM سعة 3 طن يوفر نحو 1,235 CFM على السرعة العالية، بينما يوفر موديل 5 طن نحو 1,824 CFM؛ وبالتالي يجب أن تكون مساحة مقطع الدكت قادرة على تمرير هذه الكمية من الهواء بسرعة مناسبة ومن دون رفع فقد الضغط إلى مستوى يتجاوز قدرة مروحة الوحدة.
وفي التصميم الهندسي يمكن استخدام العلاقة الأساسية:
مساحة مقطع الدكت = تدفق الهواء CFM ÷ سرعة الهواء FPM
لكن سرعة الهواء المناسبة تختلف بين الدكت الرئيسي، الفروع، مخارج الهواء والقريلات؛ لذلك لا نعتمد مقاسًا واحدًا ثابتًا لجميع المشاريع.
هل الدكت الأكبر أفضل دائمًا؟
لا. الدكت الصغير أكثر من اللازم يرفع سرعة الهواء وفقد الضغط وقد يسبب ضوضاء وضعفًا في التوزيع، بينما الدكت الكبير بلا حاجة يزيد الحجم والتكلفة وقد يخفض سرعة الهواء بصورة غير مناسبة. الهدف هو تحقيق توازن بين CFM، سرعة الهواء، ESP وفقد الضغط حتى يصل الهواء إلى جميع القريلات بالكميات المطلوبة.
ماذا يحدث إذا كان الدكت طويلًا أو يحتوي على أكواع كثيرة؟
كلما زاد طول الدكت أو عدد الأكواع والتفرعات والفلاتر والقريلات زاد فقد الضغط. ولهذا تتميز موديلات SKM الأكبر بإتاحة نطاق ESP يصل إلى 160 Pa، لكن ذلك لا يلغي ضرورة حساب إجمالي مقاومة شبكة الدكت قبل التنفيذ.
مستوى الصوت والهدوء في مكيفات SKM المخفية
يعتمد مستوى صوت مكيف SKM المخفي على سعة الوحدة الداخلية وسرعة المروحة وطريقة تركيب الدكت والهواء الراجع. وتوفر وحدات DDP ثلاث سرعات للمروحة High / Medium / Low، لذلك ينخفض مستوى الصوت عند خفض سرعة الهواء. وتوضح SKM أن قيم الضوضاء المنشورة في الكتالوج مقاسة داخل غرفة عديمة الصدى Anechoic Chamber، لذلك قد تختلف القراءة الفعلية في الموقع بحسب التصميم والتركيب.
| السعة | موديل الوحدة الداخلية | High | Medium | Low |
|---|---|---|---|---|
| 1.5 طن | FCUDDP183PH12 | 42 dB(A) | 39 dB(A) | 38 dB(A) |
| 2 طن | FCUDDP243PH12 | 45 dB(A) | 43 dB(A) | 41 dB(A) |
| 2.5 طن | FCUDDP303PH12 | 45 dB(A) | 42 dB(A) | 40 dB(A) |
| 3 طن | FCUDDP363PH12 | 45 dB(A) | 42 dB(A) | 40 dB(A) |
| 4 طن | FCUDDP483PH12 | 52 dB(A) | 50 dB(A) | 47 dB(A) |
| 5 طن | FCUDDP603PH12 | 52 dB(A) | 50 dB(A) | 47 dB(A) |
هل مكيف SKM المخفي هادئ؟
نعم، يمكن أن يوفر تشغيلًا هادئًا عند تصميم وتركيب النظام بصورة صحيحة، خصوصًا لأن الوحدة الداخلية تكون مخفية فوق السقف ولا توجد داخل الغرفة مثل الوحدة الجدارية. لكن الهدوء الفعلي لا تحدده الوحدة وحدها؛ فقد يرتفع صوت الهواء إذا كان الدكت أو القريل أصغر من المطلوب، أو كانت سرعة الهواء مرتفعة، أو لم تُعزل الوصلات والاهتزازات بصورة صحيحة.
نعم، يمكن أن يوفر تشغيلًا هادئًا عند تصميم وتركيب النظام بصورة صحيحة، خصوصًا لأن الوحدة الداخلية تكون مخفية فوق السقف ولا توجد داخل الغرفة مثل الوحدة الجدارية. لكن الهدوء الفعلي لا تحدده الوحدة وحدها؛ فقد يرتفع صوت الهواء إذا كان الدكت أو القريل أصغر من المطلوب، أو كانت سرعة الهواء مرتفعة، أو لم تُعزل الوصلات والاهتزازات بصورة صحيحة.
ما الذي يؤثر في صوت المكيف المخفي داخل الغرفة؟
أهم العوامل العملية هي سرعة المروحة، مقاس الدكت، سرعة الهواء عند القريلات، مكان فتحة الراجع، طول مجرى الهواء، العزل الصوتي والاهتزازات. لذلك قد تكون الوحدة نفسها ضمن مستوى صوت جيد، بينما ينتج الصوت المزعج من تصميم شبكة الهواء وليس من المكيف.
التحكم والترموستات في مكيفات SKM المخفية
تعمل مكيفات SKM المخفية بوحدة تحكم سلكية جدارية ترموستات بشاشة LCD كبيرة وإضاءة خلفية، ويتيح التحكم في التشغيل والإيقاف، وسرعة المروحة، واختيار وضع التبريد أو التدفئة، وضبط درجة الحرارة، ووضع النوم Sleep Mode، والمؤقت Timer، ووظيفة Swing. كما يعرض الترموستات رموز الوظائف النشطة على الشاشة لتسهيل المتابعة أثناء التشغيل.
وظائف ترموستات SKM السلكي
- تشغيل وإيقاف الوحدة On / Off.
- اختيار سرعة المروحة والتحكم في تدفق الهواء.
- اختيار وضع التشغيل تبريد أو تدفئة.
- ضبط درجة الحرارة المطلوبة Set Point.
- Sleep Mode للتشغيل المريح أثناء النوم.
- Timer لتحديد أوقات التشغيل.
- Swing Mode للتحكم بوظيفة توزيع الهواء عند تجهيز النظام بها.
- شاشة LCD بإضاءة خلفية تعرض حالة التشغيل والوظائف المفعلة.
ما نوع ترموستات مكيف SKM المخفي؟
يأتي نظام التحكم السلكي للوحدات الداخلية DDP بترموستات جداري رقمي، ويستخدم موديل XK05 ضمن سلسلة RX+DDP.
هل يمكن التحكم بمكيف SKM المخفي عن طريق Wi-Fi؟
نعم، يمكن تجهيز مكيفات SKM المخفية بخاصية Wi-Fi Control للتحكم عن بُعد، كما تتوفر إمكانية الربط مع أنظمة التحكم المركزي Central Control بحسب تجهيز الوحدة والمشروع.
هل يتوفر Auto Restart؟
نعم، تتوفر خاصية Auto Restart ضمن تجهيزات الوحدة الداخلية، بحيث يمكن للنظام استعادة التشغيل بعد عودة التيار الكهربائي وفق إعدادات الوحدة. كما تتوفر تجهيزات إضافية مثل Fresh Air Intake، Golden Fins، Drainage Pump، Wi-Fi Control والتحكم المركزي بحسب المواصفات المختارة.
كفاءة الطاقة واستهلاك الكهرباء في مكيفات SKM المخفية
تعتمد مكيفات SKM المخفية RX+DDP على تقنية DC Inverter التي تغيّر قدرة الضاغط وسرعة التشغيل وفق الحمل الحراري الفعلي، بدل الاعتماد على التشغيل والفصل المتكرر كما في أنظمة ON/OFF. وهذا يساعد على تقليل استهلاك الطاقة عند الأحمال الجزئية والمحافظة على درجة حرارة أكثر استقرارًا. وتصل وفورات الطاقة وفق تصميم هذه السلسلة إلى نحو 30% مقارنة بالتشغيل التقليدي ON/OFF في ظروف التشغيل المناسبة.
| السعة | قدرة التبريد T1 | استهلاك القدرة T1 | EER عند T1 | قدرة التبريد T3 | استهلاك القدرة T3 | EER عند T3 |
|---|---|---|---|---|---|---|
| 1.5 طن | 17,400 BTU/h | 1.426 kW | 12.20 | 16,000 BTU/h | 1.860 kW | 8.60 |
| 2 طن | 23,100 BTU/h | 1.893 kW | 12.20 | 21,100 BTU/h | 2.482 kW | 8.50 |
| 2.5 طن | 29,000 BTU/h | 2.443 kW | 11.87 | 27,000 BTU/h | 3.214 kW | 8.40 |
| 3 طن | 32,000 BTU/h | 2.634 kW | 12.15 | 30,000 BTU/h | 3.488 kW | 8.60 |
| 4 طن | 45,000 BTU/h | 3.704 kW | 12.15 | 42,000 BTU/h | 4.828 kW | 8.70 |
| 5 طن | 52,000 BTU/h | 4.280 kW | 12.15 | 47,000 BTU/h | 5.465 kW | 8.60 |
هذه القيم توضح الفرق بين ظروف T1 المعتدلة وظروف T3 عالية الحرارة؛ ففي درجات الحرارة المرتفعة يزداد الحمل على دورة التبريد وترتفع القدرة الكهربائية المطلوبة، بينما تنخفض قدرة التبريد والكفاءة نسبيًا.
ماذا يعني T1 وT3 في مكيفات SKM؟
T1 يمثل اختبار التبريد عند درجة حرارة خارجية تقارب 35°م، بينما يمثل T3 ظروف الأجواء الحارة عند درجة حرارة خارجية تقارب 46°م. ولذلك تعد بيانات T3 مهمة عند تقييم أداء المكيف في السعودية والخليج، لأنها أقرب إلى ظروف الصيف الفعلية من الاعتماد على قدرة التبريد الاسمية وحدها.
هل مكيف SKM المخفي موفر للكهرباء؟
نعم، تقنية DC Inverter تساعد على خفض استهلاك الكهرباء، خصوصًا بعد وصول المكان إلى درجة الحرارة المطلوبة وانخفاض الحمل الحراري. فبدل أن يعمل الضاغط دائمًا بأقصى قدرة ثم يتوقف، يستطيع الإنفرتر تعديل القدرة بما يتناسب مع الحاجة الفعلية للتبريد.
لكن استهلاك الكهرباء الفعلي لا يعتمد على المكيف وحده؛ بل يتأثر بـ درجة الحرارة الخارجية، العزل، مساحة المكان، ضبط الترموستات، عدد ساعات التشغيل، نظافة الفلاتر والكويل، تصميم الدكت واختيار السعة الصحيحة.
كم يستهلك مكيف SKM المخفي 5 طن من الكهرباء؟
في ظروف T1 تبلغ قدرة الإدخال الاسمية لموديل 5 طن نحو 4.28 kW، وترتفع في ظروف T3 الحارة إلى نحو 5.465 kW عند ظروف الاختبار المحددة. وهذه ليست بالضرورة قيمة ثابتة طوال ساعات التشغيل، لأن نظام الإنفرتر يغيّر حمل الضاغط وفق الحاجة الفعلية للتبريد.
أسعار مكيفات SKM المخفية في السعودية
تتراوح أسعار مكيفات SKM المخفية Ducted Inverter تقريبًا من 2,700 ريال إلى 7,980 ريال بحسب السعة والموديل والكميات وتوفر المخزون. وتتوفر السلسلة بسعات تبدأ من 1.5 طن وتصل إلى 5 طن لتناسب الاستخدام السكني والتجاري والمشاريع.
| السعة | النطاق السعري التقريبي |
|---|---|
| 1.5 إلى 2 طن | من 2,700 إلى 3,900 ريال |
| 2.5 طن | السعر حسب الموديل والعرض المتاح |
| 3 إلى 5 طن | من 4,900 إلى 7,980 ريال |
كم سعر مكيف SKM مخفي؟
يبدأ سعر مكيف SKM المخفي من نحو 2,700 ريال للسعات الصغيرة، ويصل إلى نحو 7,980 ريال في السعات الأكبر حتى 5 طن. ويختلف السعر النهائي بحسب السعة، الموديل، الكمية وتاريخ التوريد.
هل يشمل السعر التركيب والدكت؟
يختلف سعر المكيف نفسه عن تكلفة أعمال التركيب وتجهيز نظام الدكت. ويمكن تقديم عرض متكامل يشمل، بحسب متطلبات المشروع، التوريد والتركيب، الدكت، القريلات، الكونكشن، العزل وتمديدات النحاس.
ويتم تحديد تكلفة هذه الأعمال بعد معرفة مخطط الموقع، أطوال الدكت والنحاس، عدد مخارج الهواء ومتطلبات التنفيذ.
أسعار مكيفات SKM المخفية للمشاريع والكميات
تتوفر أسعار خاصة للمشاريع والكميات عند طلب عدة وحدات أو سعات مختلفة. ويتم إعداد العرض وفق جدول الكميات والمخططات والأحمال الحرارية لتحديد السعة والموديل المناسبين لكل مساحة، بدل الاعتماد على عدد الأطنان فقط.
هل تختلف أسعار SKM المخفي حسب المدينة؟
سعر المكيف الأساسي يرتبط بالسعة والموديل، بينما قد تختلف تكلفة النقل والتركيب وأعمال المشروع بحسب الموقع ونطاق الأعمال. وتتوفر خدمات التوريد والمشاريع في الرياض، جدة، مكة، المدينة المنورة، الدمام، الأحساء وحفر الباطن.
ملاحظة: الأسعار أعلاه نطاقات سعرية تقريبية وقد تتغير بحسب توفر الموديلات والكميات والأسعار وقت الطلب، لذلك يعتمد السعر النهائي في عرض السعر الصادر للمشروع.
توريد وتركيب مكيفات SKM المخفية
تتوفر مكيفات SKM المخفية Ducted Inverter للتوريد فقط أو ضمن أعمال متكاملة تشمل التركيب والدكت والقريلات وتمديدات النحاس والكونكشن والعزل بحسب متطلبات الموقع والمشروع.
توريد مكيفات SKM المخفية
يمكن توريد الوحدات بسعات من 1.5 طن إلى 5 طن للمنازل والفلل والمكاتب والمحلات والمنشآت التجارية والمشاريع، مع اختيار الموديل المناسب وفق الحمل الحراري ومتطلبات الدكت والكهرباء.
وفي المشاريع التي تضم أكثر من وحدة، يتم تحديد السعات والكميات وفق المخططات وجدول الكميات ومتطلبات كل مساحة قبل اعتماد عرض السعر النهائي.
تركيب مكيفات SKM المخفية
يشمل نطاق التركيب، بحسب عرض المشروع:
- تثبيت الوحدة الداخلية المخفية والوحدة الخارجية.
- تنفيذ وربط تمديدات النحاس بالمقاسات المناسبة للسعة.
- تنفيذ الكونكشن المرن بين الوحدة والدكت.
- توصيل خط تصريف مياه التكثيف.
- تركيب الترموستات والتحكم.
- اختبار التشغيل والتأكد من أداء التبريد وتدفق الهواء.
- التنسيق مع أعمال الدكت والقريلات والكهرباء عند دخولها ضمن نطاق المشروع.
هل يشمل التركيب أعمال الدكت والقريلات؟
يمكن تنفيذ المكيف ضمن نظام تكييف متكامل يشمل تصميم وتنفيذ الدكت ومخارج الهواء والقريلات والراجع والعزل، أو توريد وتركيب المكيف فقط وربطه بشبكة دكت قائمة.
ويتم تحديد مقاسات الدكت والقريلات بحسب تدفق الهواء CFM والضغط الاستاتيكي ESP وتوزيع المساحات، وليس اعتمادًا على عدد أطنان المكيف وحده.
توريد وتركيب SKM في مدن السعودية
تتوفر خدمات التوريد والمشاريع لمكيفات SKM المخفية في الرياض، جدة، مكة، المدينة المنورة، الدمام، الأحساء وحفر الباطن، مع تحديد نطاق التنفيذ والتكلفة وفق موقع المشروع والكميات المطلوبة.
هل يلزم معاينة الموقع قبل التركيب؟
يفضل معاينة الموقع أو مراجعة المخططات قبل تنفيذ نظام الدكت والتركيب، خصوصًا في المشاريع الجديدة أو عند استبدال نظام قائم. وتساعد المعاينة على تحديد السعة، ومسارات الدكت والنحاس، وموقع الوحدة الداخلية والخارجية، ومتطلبات الكهرباء وفتحات الصيانة قبل بدء التنفيذ.
ضمان وصيانة مكيفات SKM المخفية
تتوفر خدمات الضمان والصيانة لمكيفات SKM المخفية RX+DDP وفق شروط التوريد والضمان المعتمدة لكل مشروع. ويساعد التصميم الداخلي والخارجي للوحدة على تسهيل أعمال الفحص والصيانة الدورية والوصول إلى المكونات الرئيسية دون الحاجة إلى فك شبكة الدكت بالكامل.
صيانة مكيفات SKM المخفية
تشمل أعمال الصيانة الدورية، بحسب حالة النظام:
- تنظيف أو استبدال فلاتر الهواء.
- تنظيف الكويل الداخلي والخارجي.
- فحص تصريف مياه التكثيف وتنظيف خط الصرف.
- فحص ضغط ودورة غاز التبريد R-410A.
- فحص التوصيلات الكهربائية والقواطع.
- التأكد من عمل المراوح والضاغط بصورة طبيعية.
- فحص الترموستات ووحدة التحكم.
- مراجعة تدفق الهواء والدكت والقريلات عند وجود ضعف في التبريد أو توزيع الهواء.
هل صيانة مكيف SKM المخفي سهلة؟
صُممت الوحدة بما يساعد على تسهيل أعمال الخدمة؛ إذ يمكن الوصول إلى صندوق التحكم الكهربائي وإزالته لأعمال الصيانة، كما يسمح تصميم الـ Independent Flange بصيانة وتنظيف الوحدة دون الحاجة إلى تكسير أو إزالة الدكت المركب. ويتوفر أيضًا تصريف للمياه من جهتين لتسهيل اختيار اتجاه خط الصرف بحسب موقع التركيب.
متى يحتاج المكيف المخفي إلى الصيانة؟
تعتمد فترة الصيانة على ساعات التشغيل، كمية الغبار، طبيعة الموقع وجودة الفلاتر. وفي المواقع ذات الاستخدام المستمر أو الغبار المرتفع يفضل فحص الفلاتر والكويلات بصورة أكثر انتظامًا؛ لأن انخفاض تدفق الهواء يؤثر مباشرة في كفاءة التبريد واستهلاك الكهرباء.
ما ضمان مكيفات SKM المخفية؟
تأتي مكيفات SKM المخفية بضمان سنتين شامل على المكيف، بالإضافة إلى 5 سنوات ضمان على الضاغط (الكمبروسير)، وفق شروط وأحكام الضمان المعتمدة.
ويشمل الضمان جميع السعات من 1.5 طن إلى 5 طن ضمن سلسلة SKM المخفية المشمولة بالعرض.
كم سعر مكيف SKM المخفي؟
تتراوح أسعار مكيفات SKM المخفية Ducted Inverter تقريبًا من 2,700 ريال إلى 7,980 ريال بحسب السعة والموديل والكميات وتوفر المخزون. تبدأ السعات الصغيرة من 1.5 و2 طن من الفئة السعرية الأقل، بينما ترتفع الأسعار في سعات 3 و4 و5 طن. وتختلف تكلفة التركيب والدكت والنحاس والقريلات عن سعر المكيف بحسب متطلبات المشروع.
هل مكيف SKM المخفي موفر للكهرباء؟
نعم. تعمل مكيفات SKM المخفية بتقنية DC Inverter التي تغيّر قدرة الضاغط والمروحة بحسب الحمل الحراري الفعلي، ما يساعد على خفض استهلاك الكهرباء مقارنة بنظام التشغيل والفصل التقليدي ON/OFF. ويمكن أن تحقق تقنية الإنفرتر توفيرًا يقارب 30% في ظروف التشغيل المناسبة. ويختلف الاستهلاك الفعلي حسب السعة، ودرجة الحرارة الخارجية، والعزل، وضبط الترموستات، وعدد ساعات التشغيل.
ما السعة المناسبة من مكيف SKM المخفي للمنزل؟
تحديد السعة المناسبة لا يعتمد على مساحة الغرفة وحدها، بل على الحمل الحراري، ارتفاع السقف، مساحة الزجاج، اتجاه المبنى، جودة العزل، عدد الأشخاص، الأجهزة الكهربائية وطبيعة الاستخدام. لذلك قد تحتاج مساحتان متساويتان إلى سعتين مختلفتين. وتتوفر مكيفات SKM المخفية بسعات من 1.5 طن إلى 5 طن، ويُفضّل تحديد السعة النهائية بعد حساب الحمل الحراري للموقع.
هل يعمل مكيف SKM المخفي في درجات حرارة تصل إلى 55°م؟
نعم. صُممت مكيفات SKM المخفية RX+DDP للعمل في الأجواء الحارة، ويصل نطاق التشغيل في وضع التبريد إلى درجة حرارة خارجية تبلغ 55°م. وهذا يجعلها مناسبة لظروف الصيف القاسية في السعودية ودول الخليج، مع الحفاظ على أداء التبريد ضمن حدود التشغيل المصممة للوحدة.
كم يبلغ أقصى طول لتمديدات النحاس في مكيفات SKM المخفية؟
يصل أقصى طول لتمديدات النحاس في مكيفات SKM المخفية إلى 30 مترًا في بعض السعات الصغيرة، ويصل إلى 50 مترًا في السعات الأكبر. ويختلف الحد المسموح بحسب الموديل، كما يجب مراعاة فرق الارتفاع بين الوحدتين، مقاس مواسير السائل والغاز، وشحنة الفريون الإضافية عند زيادة طول التمديد.
هل يمكن التحكم بمكيف SKM المخفي عن طريق Wi-Fi؟
نعم، يمكن تجهيز مكيفات SKM المخفية بخاصية Wi-Fi Control للتحكم عن بُعد، كما تتوفر إمكانية الربط مع أنظمة التحكم المركزي Central Control بحسب تجهيز الوحدة ومتطلبات المشروع. ويُفضّل تحديد هذه الخاصية عند الطلب للتأكد من توفير الملحقات المناسبة.
ما ضمان مكيفات SKM المخفية؟
تأتي مكيفات SKM المخفية بضمان سنتين شامل على المكيف، بالإضافة إلى 5 سنوات ضمان على الضاغط (الكمبروسير)، وفق شروط وأحكام الضمان المعتمدة.
هل تتوفر مكيفات SKM المخفية في الرياض وجدة ومكة والمدينة والدمام والأحساء وحفر الباطن؟
نعم. تتوفر مكيفات SKM المخفية للتوريد والمشاريع في الرياض، جدة، مكة، المدينة المنورة، الدمام، الأحساء وحفر الباطن، مع توفير السعات المناسبة بحسب متطلبات الموقع والمشروع. وقد تختلف تكلفة النقل والتركيب ونطاق الأعمال بحسب المدينة والكميات المطلوبة.
هل يمكن توريد مكيف SKM المخفي بدون تركيب؟
نعم. يمكن توريد مكيفات SKM المخفية كأجهزة فقط بدون تركيب، كما يمكن توفير عرض متكامل يشمل التوريد والتركيب والدكت والقريلات وتمديدات النحاس والكونكشن والعزل بحسب متطلبات المشروع. ويُحدد نطاق الأعمال بوضوح في عرض السعر قبل التنفيذ.
ما الفرق بين مكيف SKM المخفي والمكيف المركزي؟
المكيف المخفي Ducted Split يتكون من وحدة داخلية مخفية ووحدة خارجية مستقلة، ويرتبط بينهما بأنابيب فريون، ثم توزع الوحدة الداخلية الهواء عبر شبكة دكت. أما المكيف المركزي فيكون عادة مخصصًا لتغذية مساحات أكبر من خلال نظام مركزي واحد أو عدة وحدات مركزية، مع شبكة دكت أوسع وقدرات تبريد أعلى. ويُعد المكيف المخفي مناسبًا أكثر للفلل والمكاتب والمحلات والمساحات المتوسطة، بينما يُستخدم التكييف المركزي غالبًا للمباني والمنشآت الأكبر بحسب التصميم والحمل الحراري.
